Angle Seat Valve
Specifications:
1) Control Medium: Neutral gases, air
2) Diameter: 15 to 80mm
3) Operating Pressure: 0. 1 to 1. 6Mpa
4) Medium Temperature: -10 to 180º C
5) Ambient Temperature: -10 to 60º C
6) Seal Material: PTFE
7) Body Material: Stainless Steel
Features:
1) 2-way pneumatically actuated piston valve for gases, liquids, and also vacuum.
2) Spring return closed or open, double-action
3) Pilot connect can be rotated
4) High flow rate. High cycle-life

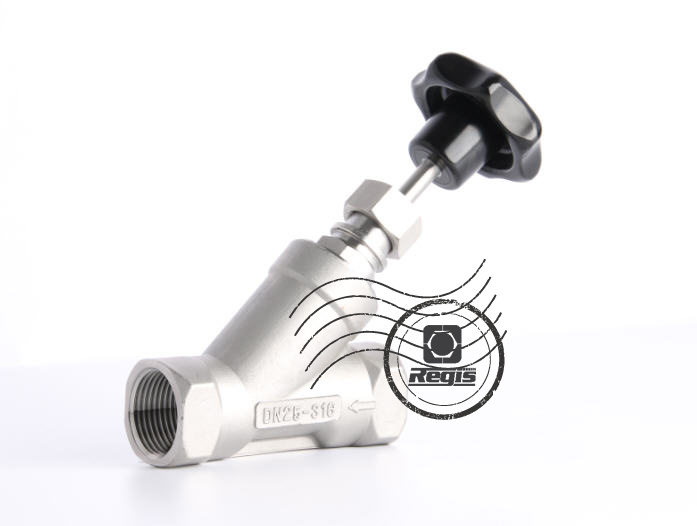

MANUAL ANGLE SEAT VALVE
Orifice size | Port size | Kv (m 3 /h) | Operating pressure (bar) | Min. pilot pressure | Flow direction |
(mm) | (G or NPT) | (bar) |
13 | 1/2" | 4.2 | 0~16 | 2.7~3.0 | Above seat |
20 | 3/4" | 8 | 2.7~3.4 |
25 | 1" | 19 | 2.7~5.0 |
32 | 1 1 /4 | 27.5 | 3.6~5.0 |
40 | 1 1 /2 | 42 | 3.6~6.2 |
50 | 2" | 52 | 3.6~7.4 |
65 | 2 1 /2 | 77 | 3.6~10 |
80 | 3" | 110 | 3.6~10 |
For steam more than 180C, max. Operating pressure is 10 bar |
