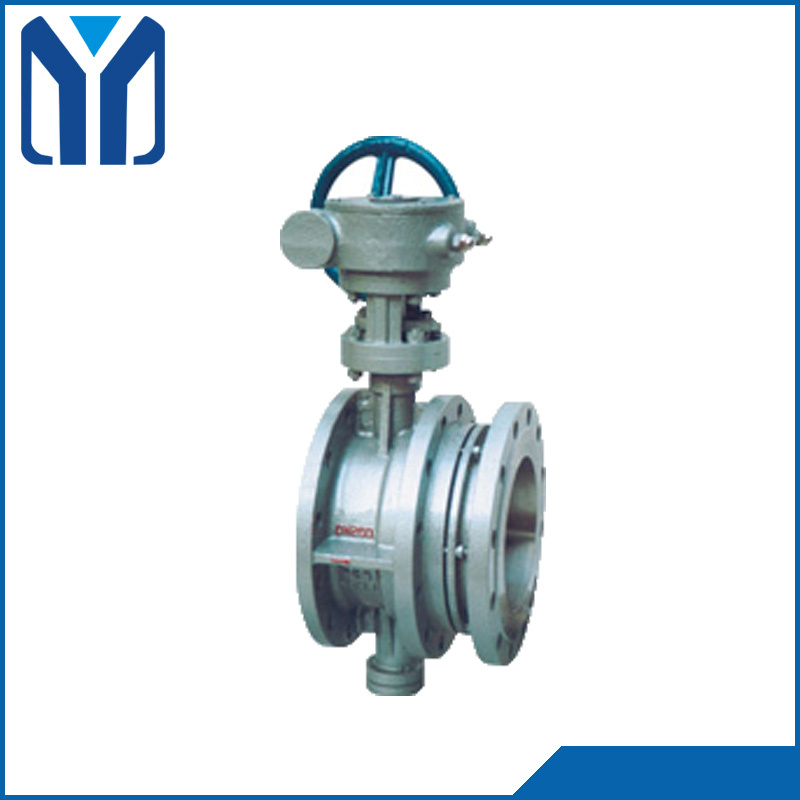

Worm-Geared Telescopic Butterfly Valve

Description
     This new series valve adopts new technology, new process and high-quality material, features high reliability and long service life, reducing and avoiding repair during service, with good use efficiency and social benefits.

Standards
All products are designed, developed, manufactured, installed and warranted in strict compliance with GB/T19001-1994 idt ISO9001:1994 and granted with certificate. All butterfly valve series products comply with the following standards:
Design and manufacture: GB12238-89
Face-to-face length: GB12221-89, GB/T15188.1-94
Flange connection: GB/T17241.6-98 and GB9115-88, GB12380-90, GB4216.4
Flow and flow resistance coefficient: JB/T5296-91
Pressure test: GB/T13927-92
Service life test: JB/Z248-85
Valve designation: GB12220-89
Nameplate: JB8
Model designation: JB308-75
Electric driving device: GB/T8528-1997, GB12222-89, GB12223-89
Manual driving device: JB/T8531-97
Film test and painting: GB9286, SDZ014
Steel surface rust and rust removal grade: GB8982
Package, storage and transportation designation: GB4879
Rust-proof package: GB191
Supply requirements: GB12252
Material quality:  gray cast iron HT200-400 complies with GB12226-89; ductile cast iron QT450-10 complies with GB12227-89; carbon steel Q235A complies with GB12228-89; stainless steel complies with GB1220; copper alloy complies with GB12225-89; NBR complies with HG4-329; graphite packing complies with JB1712-91; general valve material complies with JB/T5300-91.

 Standards for design and manufacture
Design standard:GB/T 12238-1989
Flange connection dimension:GB/T 9113.1-2000;GB/T 9113.2-2000;GB/T 9115.1-2000;GB/T 9115.2-2000
Pressure test:GB/T 13927-1992;JB/T 9092-1999
Application and characteristics
Telescopic butterfly valve is suitable for water supply &drainage and gais pipelines of foodstuff, pharmacy, petrochemical, petroleum, electric power, light texitle, paper making industries to adjust and cuff off flux when the temperature ≤80ºC and nominal pressure ≤1.6MPa, having the function of compensating the expansion and contraction of pipeline. Its main characteristics are as follows:
1,Novel and resonable design, unique structure, light and easy operation, quick start adn stop.
2,It can also provide convenience for valve installation, replacement and maintenance in addition to the funciton of flux adjustment and cutting off and compensation of pipe expansion and contraction caused by temperature difference.
3,The sealing component is adjustable and renewable with reliable sealing effect.

Main technical parameters


Nominal diameter	DN(mm)	50~2000
Nominal pressure	PN(MPa)	0.6	1.0	1.6
Test pressure   Ps(MPa)	strength test	0.9	1.5	2.4
	seal test	0.66	1.1	1.76
	gas seal test	0.6	0.6	0.6
Applicable temperature	≤80ºC
Applicable media	air, water, steam, coal gas, oil products.
Driving mode	hand drive, worm wheel drive, pneumatic drive, electric drive.

Materials for main parts

Part name	Material
body	cast iron, cast steel,stainless steel, Cr.Mo.steel, alloy steel
disc	cast steel, alloy steel, stainless steel, Cr.Mo.steel
seal ring	rubber, teflon, polyster alctone, stainless steel
stem	2Cr13,stainless steel, Cr.Mo.steel
telescopic tube	cast iron, cast steel, stainless steel, Cr.Mo.steel
packing	flexible graphite

Main connection and external dimensions

Nominal diameter		external dimensions(reference)					Flange and bolt dimensions(standard)
		H	H1	Max. length	Min. length	design length	A	B	0.6MPa
mm	inch								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	140	110	88	4-14
65	21/2	95	337	190	154	172	180	200	160	130	108	4-14
80	3	98	347	198	166	182	180	200	190	150	124	4-18
100	4	114	373	228	188	208	180	200	210	170	144	4-18
125	5	128	405	240	204	550	180	200	240	200	174	8-18
150	6	139	440	246	206	226	270	280	265	225	199	8-18
200	8	174	612	265	219	242	400	425	320	280	254	8-18
250	10	215	693	295	240	267	400	425	375	335	309	12-18
300	12	245	747	308	265	282	450	560	440	395	363	12-22
350	14	270	802	327	272	300	450	560	490	445	413	12-22
400	16	305	991	368	308	338	535	580	540	495	163	16-22
450	18	325	1037	370	310	340	535	580	595	550	518	16-22
500	20	360	1127	392	332	362	535	580	645	600	568	20-22
600	24	445	1377	441	375	408	570	660	755	705	667	20-26
700	28	505	1496	460	400	430	750	550	860	810	772	24-26
800	32	560	1584	499	445	475	750	550	975	920	878	24-30
900	36	630	1676	520	460	490	750	550	1075	1020	978	24-30
1000	40	680	1760	600	530	565	900	750	1175	1120	1078	28-30
1200	48	795	2018	675	571	623	1000	925	1405	1340	1295	32-33
1400	56	900	2363	760	683	722	1000	925	1630	1560	1510	36-36
1600	64	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36
1800	72	1124	2844	930	830	880	1100	980	20475	1970	1718	44-39
2000	80	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42


Main connection and external dimensions

Nominal diameter		external dimensions(reference)					Flange and bolt dimensions(standard)
		H	H1	Max. length	Min. length	Design length	A	B	1.0MPa
mm	inch								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	165	125	99	4-18
65	21/2	95	337	190	154	172	180	200	185	145	118	4-18
80	3	98	347	198	166	182	180	200	200	160	132	8-18
100	4	114	373	228	188	208	180	200	220	180	156	8-18
125	5	128	405	240	204	550	180	200	250	210	184	8-18
150	6	139	440	246	206	226	270	280	285	240	211	8-22
200	8	174	612	265	219	242	400	425	340	295	266	8-22
250	10	215	693	295	240	267	400	425	395	350	319	12-22
300	12	245	747	308	265	282	450	560	445	400	370	12-22
350	14	270	802	327	272	300	450	560	505	460	429	16-22
400	16	305	991	368	308	338	535	580	565	515	480	16-26
450	18	325	1037	370	310	340	535	580	615	565	530	20-26
500	20	360	1127	392	332	362	535	580	670	620	582	20-26
600	24	445	1377	441	375	408	570	660	780	725	682	20-30
700	28	505	1496	460	400	430	750	550	895	840	794	24-30
800	32	560	1584	499	445	475	750	550	1015	950	901	24-33
900	36	630	1676	520	460	490	750	550	1115	1050	1001	28-33
1000	40	680	1760	600	530	565	900	750	1230	1160	1112	28-36
1200	48	795	2018	675	571	623	1000	925	1455	1380	1328	32-39
1400	56	900	2363	760	683	722	1000	925	1675	1590	1530	36-42
1600	64	1100	2723	860	770	815	1000	925	1915	1820	1750	40-48
1800	72	1124	2844	930	830	880	1100	980	2115	2020	1950	44-48
2000	80	1292	3127	1020	920	970	1100	980	2325	2230	2150	48-48

Main connection and external dimensions

Nominal diameter		external dimensions(reference)					Flange and bolt dimensions(standard)
		H	H1	Max. length	Min. length	Design length	A	B	1.6MPa
mm	inch								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	165	125	99	4-18
65	21/2	95	337	190	154	172	180	200	185	145	118	4-18
80	3	98	347	198	166	182	180	200	200	160	132	8-18
100	4	114	373	228	188	208	180	200	220	180	156	8-18
125	5	128	405	240	204	550	180	200	250	210	184	8-18
150	6	139	440	246	206	226	270	280	285	240	211	8-22
200	8	174	612	265	219	242	400	425	340	295	266	12-22
250	10	215	693	295	240	267	400	425	405	355	319	12-26
300	12	245	747	308	265	282	450	560	460	410	370	12-26
350	14	270	802	327	272	300	450	560	520	470	429	16-26
400	16	305	991	368	308	338	535	580	580	525	480	16-30
450	18	325	1037	370	310	340	535	580	640	585	548	20-30
500	20	360	1127	392	332	362	535	580	715	650	609	20-33
600	24	445	1377	441	375	408	570	660	840	770	720	20-36
700	28	505	1496	460	400	430	750	550	910	840	794	24-36
800	32	560	1584	499	445	475	750	550	1025	950	901	24-39
900	36	630	1676	520	460	490	750	550	1125	1050	1001	28-39
1000	40	680	1760	600	530	565	900	750	1255	1170	1112	28-42
1200	48	795	2018	675	571	623	1000	925	1485	1390	1328	32-48
1400	56	900	2363	760	683	722	1000	925	1685	1590	1530	36-48
1600	64	1100	2723	860	770	815	1000	925	1930	1820	1750	40-55
1800	72	1124	2844	930	830	880	1100	980	2130	2020	1950	44-55
2000	80	1292	3127	1020	920	970	1100	980	2345	2230	2150	48-60
