| Prod Model: |
H61 |
| Markets: |
North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe |
| Size: |
1/2"--2" |
| Connection Form: |
Thread |
| Material: |
Cast Steel |
| Structure: |
Swing |
| Function: |
Nrvr Silence |
Product Description
？
Product Description

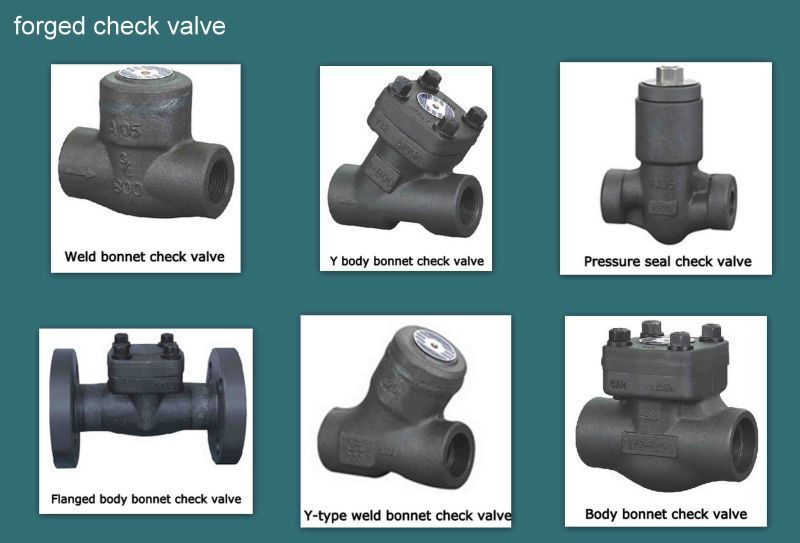

Followings are the details of the Forged Steel Check Valve made by our company:
1. Technical Specifications: ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？
？ ？ (1)Design Standard: API 602 / ANSI B 16.34
？ ？？(2)Face to Face Dimensions: ANSI B16.10
？ ？ (3)Connection Type: Socket Weld ANSI B 16.11, Threaded End ANSI B 1.20.1
？ ？ (4)Structures: Lift Type and Swing Type
？ ？ (5)Test Standard: API 598
2. Performance Specifications:？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？
？ ？ (1)Shell Test: 19.5Mpa(800LB), 37.5Mpa(1500LB), 63.0Mpa(2500LB)
？ ？ (2)Seal Test: 14.3Mpa(800LB), 27.5Mpa(1500LB), 46.2Mpa(2500LB)
？ ？ (3)Suitable Temperature: Carbon Steel -29-425 Celsius degree, Stainless Steel: -59-
？ ？ ？ ？ 540 Celsius degree
？ ？ (4)Suitable Medium: W. O. G
3. Main Parts and Materials:？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？
？ ？ (1)Body: A105, LF2, F5, F11, F22, F304, F316
？ ？ (2)Seat: A276-420+STL, 304+STL, 316+STL
？ ？ (3)Disc: A276-410, 304, 316
？ ？ (4)Nut: A194-8
？ ？ (5)Rocker: A315-CF8M
？ ？ (6)Pin: A276-304
？ ？ (7)Gasket: Graphite +304, Graphite +316
？ ？ (8)Bolt: A193 B7, B8
？ ？ (9)Bonnet Bolt: A193 B7, B8
？ ？ (10)Bonnet: A105, LF2, F5, F11, F22, F304, F316
4. Main Sizes and Dimensions: Please consult the table below.？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？ ？ ？？ ？ ？ ？？
Flanged Type:
